Schneider Electric biedt gemonteerde elektrische behuizingen voor woningen. Speciaal voor deze toepassing zijn deze behuizingen uitgerust met Resi9 elektrische componenten. Een compleet assortiment stroomonderbrekers, aardlekbeveiliging, lastscheiders, spanningsbeveiligers. Al deze componenten worden geleverd met KEMA-keur. Het volledige Resi9 -assortiment is ontworpen conform de huishoudelijke norm, wat duidt op een uitschakelvermogen van 6 kA. Naast het Acti9 -assortiment van Schneider Electric, biedt het Resi9 -assortiment u een extra mogelijkheid om de juiste elektrische componenten te kiezen; topkwaliteit en optimale veiligheid.
De automaat onderbreekt het elektrische circuit als door kortsluiting of overbelasting een te hoge stroom in de installatie ontstaat. Bij een plotselinge hoge stroomstoot (kortsluiting) geschiedt het uitschakelen nagenoeg zonder tijdsverloop door een elektromagneet. Bij overbelasting vindt uitschakeling plaats door middel van een bimetaal.
Productspecificaties

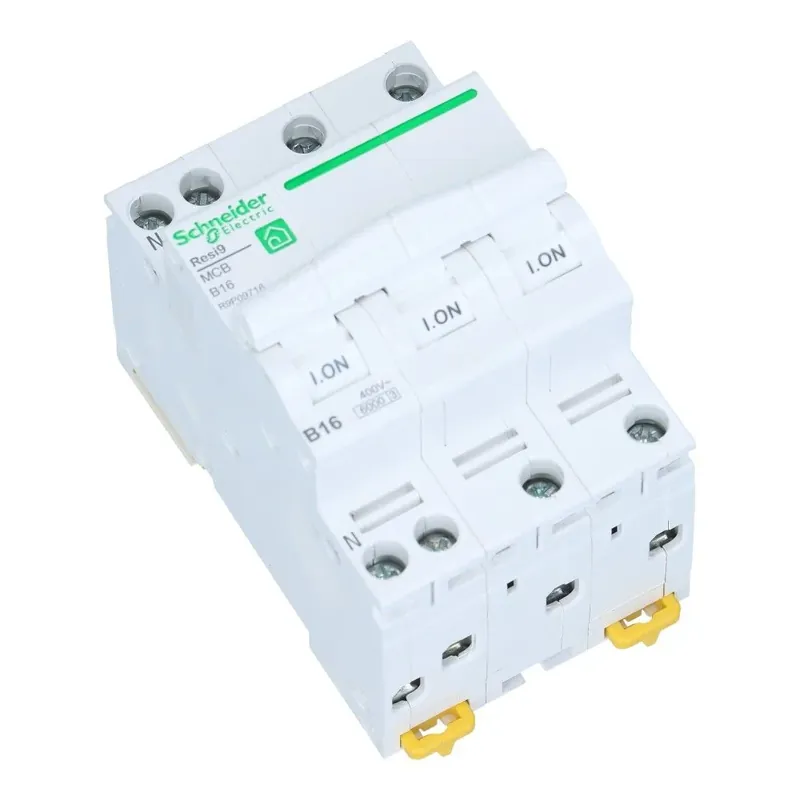

- Merk : SCHNEIDER ELECTRIC
- Type : R9P09716
- Inbouwdiepte : 44mm
- Uitschakelkarakteristiek : B
- Aantal polen (totaal) : 4
- Aantal beveiligde polen : 3
- Nom. (meet)stroom : 16A
- Nom. (meet)spanning : 400V
- Nom. isolatiespanning Ui : 500V
- Nom. stoothoudspanning (Uimp) : 4kV
- Nom. afschakelvermogen Icn EN 60898 bij 230 V : 6kA
- Frequentie : 50Hz
- Spanningstype : AC
- Nom. afschakelvermogen Icn EN 60898 bij 400 V : 6kA
- Frequentie : 50 t/m 60Hz
- Energiebegrenzingsklasse : 3
- Geschikt voor inbouwinstallatie (stucwerk) : Nee
- Inbouwmontage (stucwerk) : Nee
- Meeschakelende nul : Ja
- Overspanningscategorie : 3
- Vervuilingsgraad : 2
- Nevenapparaat mogelijk : Nee
- Breedte in module-eenheden : 3
- Beschermingsgraad (IP) : IP20
- Omgevingstemperatuur tijdens bedrijf : -25 t/m 60°C
- Aansluitbare geleiderdoorsnede meerdraads : 1 t/m 16mm²
- Aansluitbare geleiderdoorsnede eendraads : 1 t/m 25mm²
- Explosieveilig : Nee
