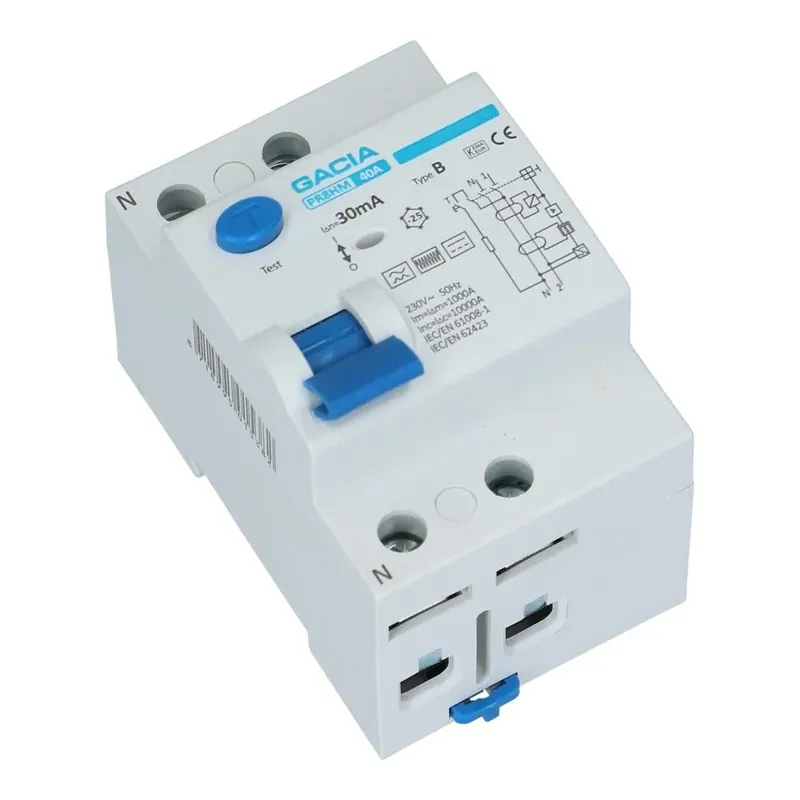

Een type B aardlekschakelaar wordt hoofdzakelijk gebruikt bij PV installaties en in laadpalen van elektrische auto’s In elektrische installaties worden steeds meer power electronics gebruikt. Denk hierbij aan geschakelde voedingen (zonder draadgewonden transformatoren), Frequentie regelaars, UPS, medische apparatuur, elektrische autos en de laadpalen daarvoor. De Type B aardlekschakelaar is hiervoor op de markt gebracht omdat deze wel gelijkstroom en gelijkstroom componenten aan kan. De aardlekschakelaar is ook tweepolig te gebruiken. Een type B is dus een type A aardlekschakelaar maar dan met extra meetcircuit zodat deze ook gelijkstromen aan kan. Ook kan een type A gewoon worden vervangen voor een type B.Productspecificaties
- Merk : GACIA
- Type : PR8M-B4020
- Aantal polen : 2
- Nom. (meet)spanning : 230V
- Nom. (meet)stroom : 40A
- Nom. foutstroom : 0.03A
- Nom. isolatiespanning Ui : 500V
- Nom. stoothoudspanning (Uimp) : 6kV
- Montagewijze : DIN-rail
- Type lekstroom : B
- Selectieve bescherming : Nee
- Nom. afschakelvermogen EN 60898 : 10kA
- Nom. afschakelvermogen IEC 60947-2 : 10kA
- Kortstondigvertraagd type : Nee
- Kortsluitvastheid (Icw) : 10kA
- Maat (conform DIN 43880) : 54
- Spanningstype : AC
- Met vergrendelingsvoorziening : Nee
- Frequentie : 50/60 Hz
- Nevenapparaat mogelijk : Nee
- Beschermingsgraad (IP) : IP20
- Breedte in module-eenheden : 3
- Inbouwdiepte : 74mm
- Omgevingstemperatuur tijdens bedrijf : -5 t/m 40°C
- Vervuilingsgraad : 2
- Aansluitbare geleiderdoorsnede meerdraads : 1 t/m 35mm²
- Aansluitbare geleiderdoorsnede eendraads : 1 t/m 35mm²
- Explosieveilig : Nee
